功能特點：
♦支持動態錄像功能；
♦支持灰度B掃功能；
♦豐富的波形凍結功能；
♦嚴格符合歐標En12668-1的標準要求；
♦波峰記憶、實用AVG、動態記錄、缺陷定位、缺陷定量、缺陷定性、曲面修正、灰度B掃描。
標準配置：
主機、直探頭2.5MHzφ20、斜探頭5MHz8X9K2、耦合劑、電池、皮套、背帶、電源適配器、探頭線。
可選附件：
PC端通訊軟件，試塊，探頭。
產品概述：
TIME 1130數字超聲波探傷儀匯集時代公司26年超聲儀器設計、制造經驗而研制的更新換代產品，能夠快速、無損 傷、精確地進行工件內部多種缺陷如裂紋、焊縫、
氣孔、砂眼、夾雜、折疊等的檢測、定位及對缺陷的定量和定性。
產品用途： 廣泛應用于電力、石化、鍋爐壓力容器、鋼結構、軍工 、航空航天、鐵路交通、汽車、機械等領域。
功能特點：
- 最新開發的、采用國內業界領先的可調方波激勵技術，內置帶有可調節選項的高性能“方波脈沖發生器”，實現與 探頭的最佳匹配，對檢測高衰減材料或厚工件具有極佳的穿透力和信噪比；而對檢測薄工件和復合材料又有高的分辨 率。
- 先進的電路設計，采用12bits 80MHz采樣片，配合5.7"TFT

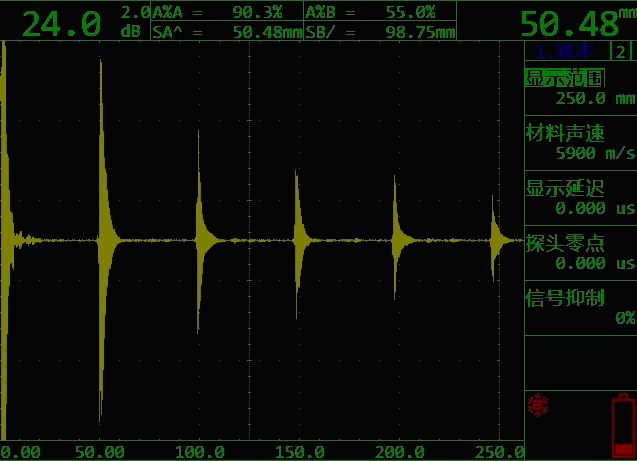

（640x480）高分辨率彩色液晶顯示屏，確保能快 速、準確地對缺陷的回波信號進行顯示和分析，對各種弱小信號的變化和細節都能及時響應，回波信號的實時性和真 實性得到有效的保證，對缺陷性質的分析和判斷極為有利。（下圖為全波顯示和射頻顯示）

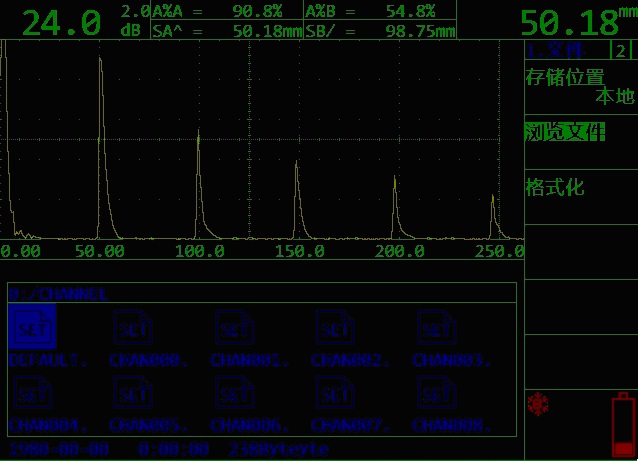

- 支持動態錄像功能，可記錄4個動態記錄文件，每個文件可以以16幀/秒的速度記錄2分鐘實時波形�？赏饨�U盤存 貯到4個文件，每個文件半個小時，通道保存、通道存儲菜單化操作，大大方便數據的分析存儲（見下圖）。
- 支持灰度B掃功能，可顯示截面灰度B掃描，一個屏幕顯示豐富信息量，可用于簡單TOFD應用。（下圖為灰度B掃 功能顯示圖）
- 豐富的波形凍結功能，波形凍結功能包括峰值顯示、波形比較、波形包絡等功能，還具有定時釋放能力，大大方便 用戶操作。
- 機器嚴格符合歐標En12668-1的標準要求。

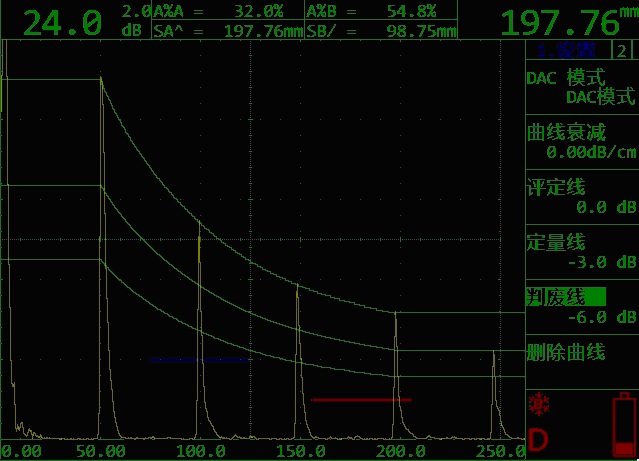

- 內置國內主要4個探傷標準，可直接通過選取標準、試塊、探傷等級自動設置DAC曲線的三線偏移量，內帶“美國 鋼結構焊接規范焊縫分級AWS D1.1”評定標準，使檢測更加得心應手，方便現場使用。（下圖為DAC曲線圖）
探傷功能：
波峰記憶：實時檢索缺陷最高波，標定缺陷最大值；
實用AVG：實用AVG曲線、自動換算缺陷φ值(X>3N，N為近場距離)；
動態記錄：檢測實時動態記錄波形，存儲、回放；
缺陷定位：實顯水平值P、深度值D、聲程值S；
缺陷定量：實顯SL定量值（DAC曲線實時定量）；
缺陷定性：通過包絡波形，人工經驗判斷；
曲面修正：曲面工件探傷，修正曲率換算；
灰度B掃描：實時掃查，描述缺陷橫切面。
本儀器涉及到的超聲波探傷國家標準和行業標準有：
-GB/T 12604.1-2005 無損檢測 術語 超聲檢測
-JB/T 10061-1999 A型脈沖反射式超聲探傷儀通用技術條件
-JJG 746-2004 超聲探傷儀檢定規程
-GB/T 11345-1989鋼焊縫手工超聲波探傷方法和探傷結果分級
-JB/T 4730.3-2005 承壓設備無損檢測 第3部分：超聲檢測
-JG/T 203-2007鋼結構超聲波探傷及質量分級法，代替JG/T 3034-1996
-SY/T 4109-2005 石油天然氣鋼制管道無損檢測，代替SY/T 0443-1998，SY/T 0444-1998，SY/T 4056- 1993，SY/T 4065-1993
技術參數：
|
基本
|
|
測量單位
|
mm、inch、ms
|
|
掃描范圍（mm）
|
零界面入射～10000
|
|
聲速調節（m/s）
|
600～16000
|
|
探頭延遲（μs）
|
-1.000～750.000
|
|
顯示延遲（μs）
|
-20～+3400
|
|
工作方式
|
單探頭、雙探頭、透射
|
|
波形顯示方式
|
A掃描顯示、灰度B掃描顯示、AB掃描同時顯示
|
|
脈沖發生器
|
|
脈沖形式
|
模擬方波
|
|
發射電源（V）
|
100～400，10V步距可調
|
|
發射脈寬（ns）
|
75、100～500，50ns步距可調
|
|
探頭阻尼(Ω)
|
50、100、200、500
|
|
發射重復頻率(Hz)
|
10～1000
|
|
接收器
|
|
增益（dB）
|
0～110 分0.1、0.2、0.5、1.0、2.0、6.0、12.0可調
|
|
總帶寬（MHz）
|
0.5～20
|
|
檢波方式
|
正半波、負半波、全波、射頻
|
|
垂直線性誤差
|
±2%
|
|
放大器精度（dB）
|
±1
|
|
抑制（%）
|
屏高的0～80
|
|
采樣速率（MHz）
|
單片80 12bits
|
|
發射串擾抑制（dB）
|
≥80
|
|
動態范圍（dB）
|
≥40
|
|
瞬時分辨力（dB）
|
≥32
|
|
水平線性誤差
|
≤0.1%
|
|
靈敏度余量
|
≥62dB
|
|
測量
|
|
測量閘門
|
2個獨立測量閘門
|
|
檢測方式
|
邊沿、峰值
|
|
閘門測量
|
回波的幅值、聲程、深度、投影等
|
|
凍結
|
凍結方式有：全凍結、峰值、比較、包絡等方式
|
|
AVG當量計算
|
根據缺陷回波和AVG曲線自動計算缺陷當量評估
|
|
DAC缺陷定量
|
根據缺陷回波和DAC 曲線對缺陷進行評估
|
|
閘門邏輯
|
關、測量、進波報警、失波報警
|
|
閘門報警
|
關、即時、保持.2s、保持.5s、保持1s、保持2s、鎖存
|
|
報警蜂鳴
|
關、開
|
|
數據管理，通信及打印
|
|
數據存儲
|
50個探傷參數通道記錄
|
|
1000幅波形圖
|
|
（包括980幅A掃描波形和20幅B掃描波形）
|
|
4x2000幀的動態波形
|
|
數據管理
|
實現對通道、波形、動態記錄的存儲、查看、回放操作
|
|
上述均可存儲到本地或U盤
|
|
通信
|
通過USB接口與PC機通信
|
|
輸出接口
|
|
USB OTG接口
|
USB2.0 Device 與PC機通訊接口
|
|
USB2.0 Host 接U盤
|
|
其它
|
|
產品重量（kg）
|
約1.6
|
|
產品外型尺寸（mm）
|
300×180×58（不帶遮光罩）
|
|
工作溫度（℃）
|
-10～+50
|
|
存儲溫度（℃）
|
-20～+60
|
|
語言
|
英語、中文
|
|
探頭連接
|
LEMO 或BNC
|
|
電池容量（mAh）
|
聚合物電池2×3.7V
5000mAh
|
|
電池工作時間（h）
|
不低于8
|
|
充電時間（h）
|
不超過8
|
|
電源適配器
|
輸入100-240～50/60Hz
|
|
輸出9V DC/3 A～4A
|
|
